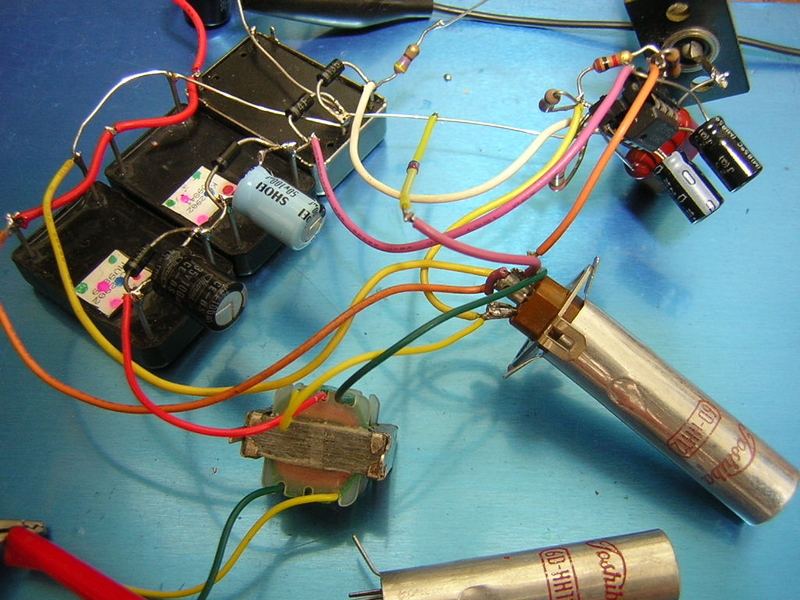

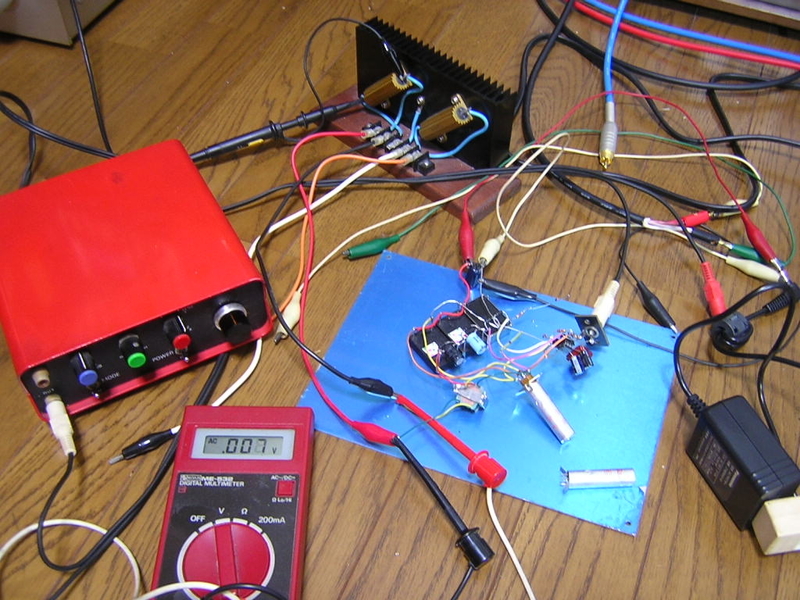

かねてより構想中だった超ミニ真空管アンプ（タバコ箱サイズ）の実験です。使用球は東芝の６Ｄ－ＨＨ１２で昔の白黒テレビ用の発振混合管です。いわゆるサブミニチュア管にシールドケースを被せて東芝ではミクロビスタと呼んだみたいです。シールドケースが放熱の役目もかねているのかＰｄ は双極で３．２Ｗもあります。（片極で１．７Ｗ）回路構成は小さいサイズでそこそこのパワーを得ようとＡＢ₂級のＰＰとしてみました。ＯＰＴは１０ＫΩ：８Ωの小型の物でトランジスタ用サイズです。（ＳＡＮＳＵＩのＳＴ－３２等と同じサイズ）電源は６ＶのＡＣアダプターからでＤＣ－ＤＣコンバーター３個の下駄積みでＢ電圧は７２Ｖとなっております。位相反転はＯＰ．ＡＭＰの差動回路でＤＣ－ＤＣコンバーターから±１２Ｖを供給し、６Ｄ－ＨＨ１２のグリッドを＋領域（＋２Ｖ位かな？）まで振っています。カソードバイアスはＩｐの変化量が多いのでダイオードの順方向電圧を利用して定電圧（０．７Ｖ）としております。実験の結果は出力的にはグリッド＋領域までドライブされて５００ｍＷまで稼げました。
肝心の音の方はＯＰＴが貧弱なもんですからＦレンジはあまり広くは無いようですが、そのサイズからは想像を超えた音で鳴ります♪♪。ボーカルなんかが良い感じですよ！
肝心の音の方はＯＰＴが貧弱なもんですからＦレンジはあまり広くは無いようですが、そのサイズからは想像を超えた音で鳴ります♪♪。ボーカルなんかが良い感じですよ！ 以上、実験は思ったよりも良い結果ですので実際に実用ステレオアンプとして製作したいと思います。課題としてはＯＰＴは２個をパラって余裕を持たせると良いかも知れません？球のＤＣバランスもとれば低域も改善されるでしょう。実験では無帰還での試聴でしたが適度にＮＦＢを施せばレンジ拡大も見込めます。なおドライバーが差動回路ですので出力段のカソードバイアスを定電流ダイオードでー１２Ｖに引っ張り、全段差動回路にしても実験しましたが最大出力は１００ｍＷ程度になってしまい物足りません。
◎何とかステレオでタバコ箱サイズにするぞ～。

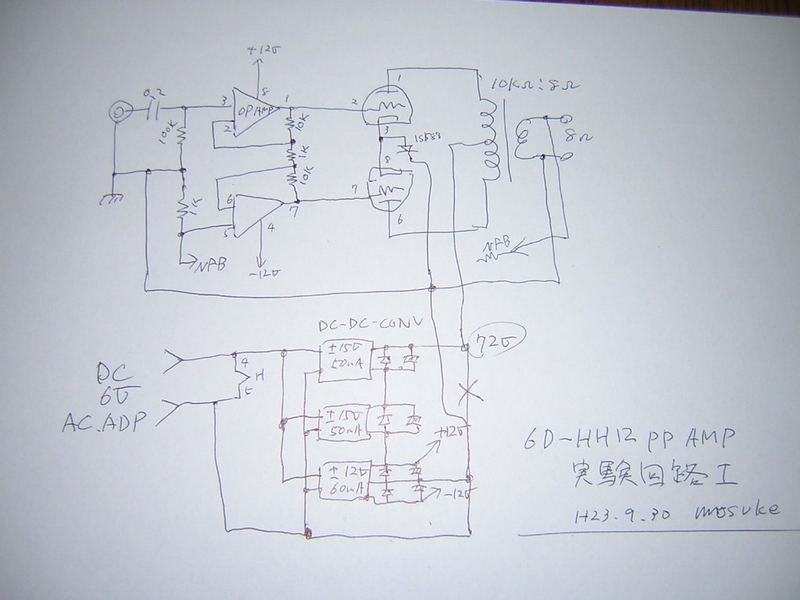

◎実験回路Ⅰ

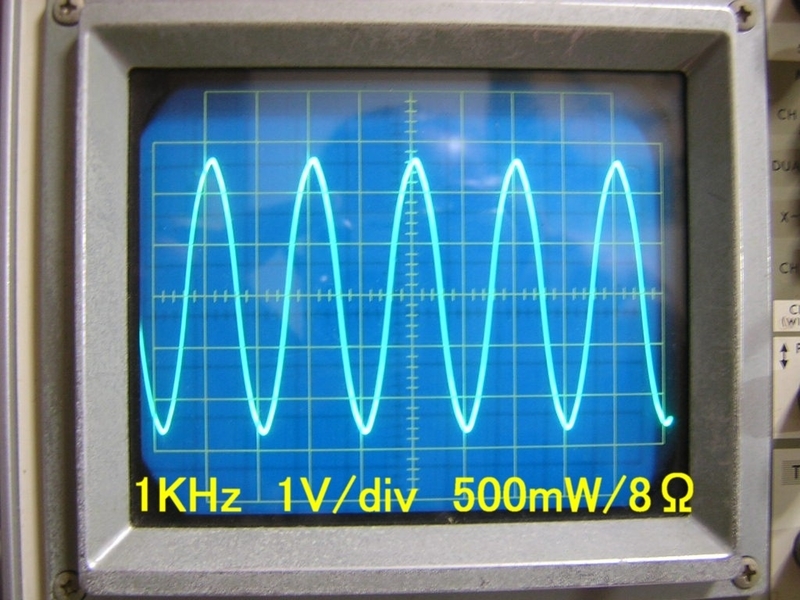

◎クリップ直前の波形
