MCヘッドトランス

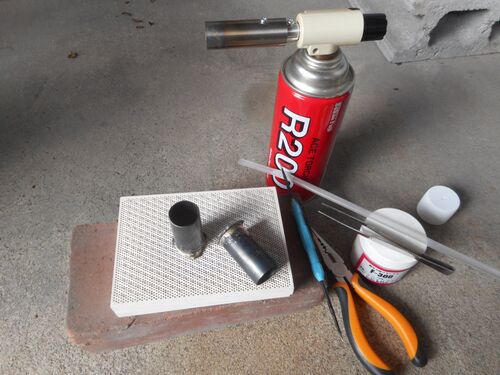

今日は天気も良いので最終の外装塗装を施し型番貼り付けてやっとの事で完成！ 外装ケース天蓋の銀ロウ付けも3回目の経験で、OPTケースよりも小ぶりで温度を上げやすく割りと上手くロウが流れた。天蓋は適当に切り出した鉄板のはみ出しを削って研磨整形。銅管…
2重シールド用外装ケース製作に好適なスチールパイプを、何時もOPTケース用の角鋼管（鉄バタ角）を入手している（有）横山テクノさんより入手した。 サイズも丁度良い外径Φ22.2mm、肉厚t1.0mmで長さをLUX 6422Sと同じ43mmにカットして貰った。適当な鉄板天蓋…
やっと銅管継ぎ手ソケット利用のシールドケースのハンダ付け加工も終わり、ST-12を仕込み各リード線を9Pプラグにそれぞれ配線して一先ず仮完成！ この後は2重シールド用に適当なスチールパイプを捜し外装ケースを作って完成を目指します。内径Φ19～20mm、外…
今日は銅板の切り出しと加工まで進めた。次は各銅板部材を銅管継ぎ手ソケットにハンダ付けし、内部にトランスを仕込んでリード線を9Pプラグに配線。その後エポキシ接着剤でプラグを接着すれば一先ず完成。 最終的には外装をスチールパイプで二重シールドとし…
以前、サンスイのトランジスタ用トランスST-12を利用して製作したおてがるMCヘッドトランスですが、そこそこの音質で結構使えるので今度はLUX CL-35用にオリジナルのLUX 6422S 擬きのトランスを製作します。 使用部品としては銅管継ぎ手ソケットがST-12を仕…
サンスイ ＳＴ－１２のＭＣヘッドトランスは仮組みの状態で使っておりますが、僅かにハムが乗っています。 実用上は気にならないレベルですが、精神衛生上好ましくありません。 何かでシールドを施そうと思っておりましたが、ホームセンター（コーナン）で面…
Owariの眞 さんのブログにて知りました お手軽MCヘッドトランスの製作です。 元はべるけさん考案による物のようで、サンスイのトランジスタ用入力トランスＳＴー１２を使った物です。ＳＴー１２は最近ヤフオクにてお安くゲットした物で、新品という事でした…
