オペアンプ＋ダイアモンドバッファアンプ 旧作アンプの紹介

　アンプ製作、実験等が時間がとれず中々できませんので旧作アンプ紹介が続きます。

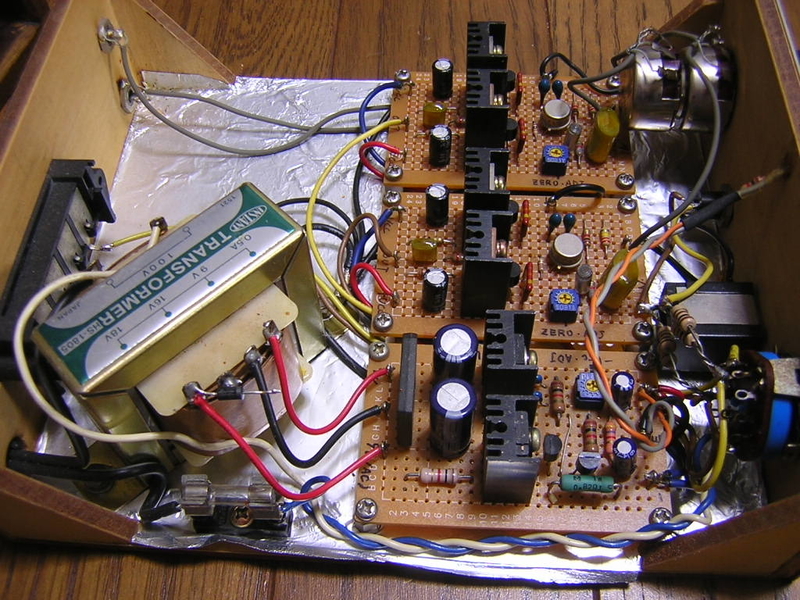

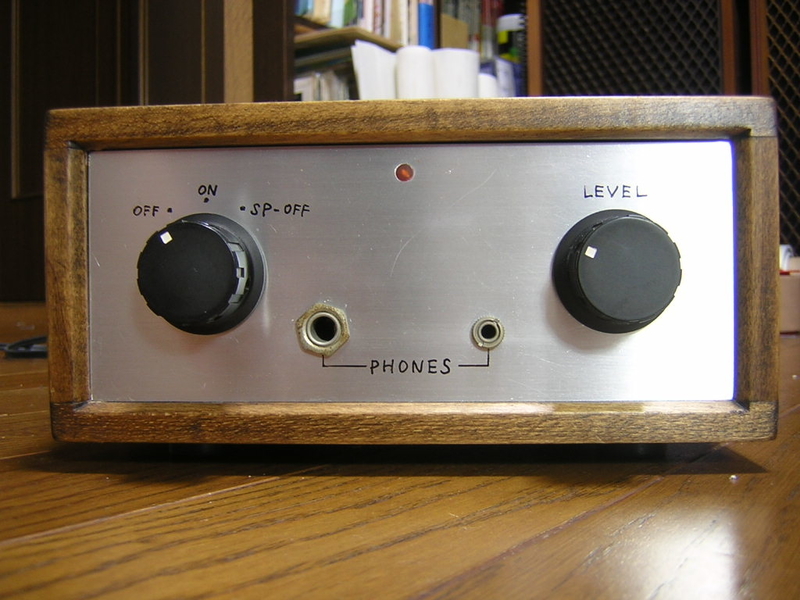

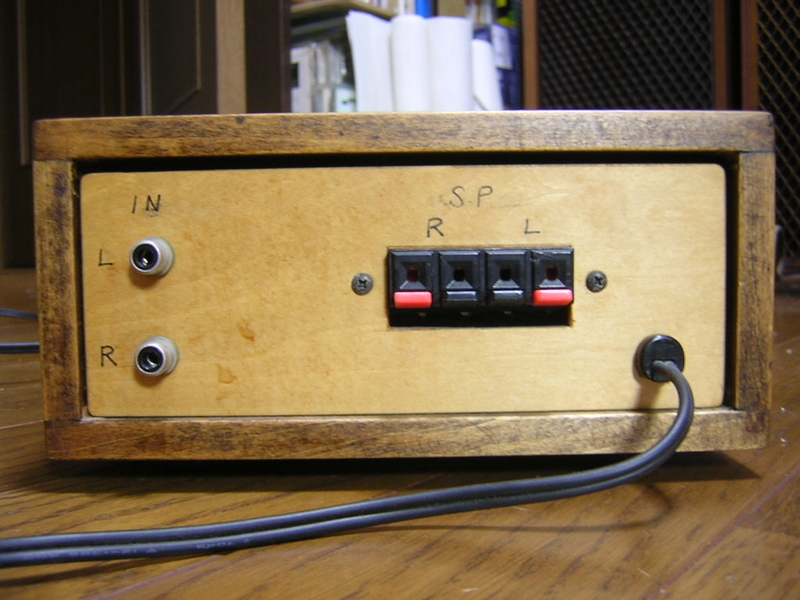

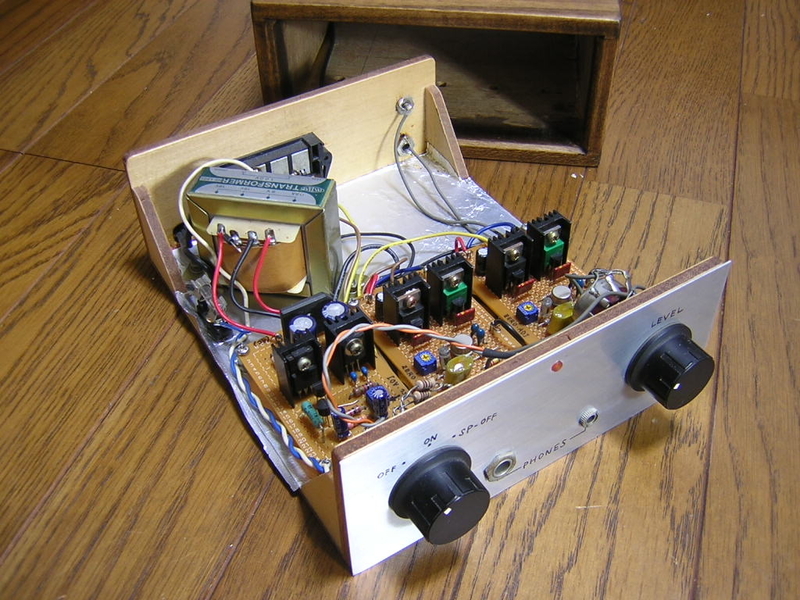

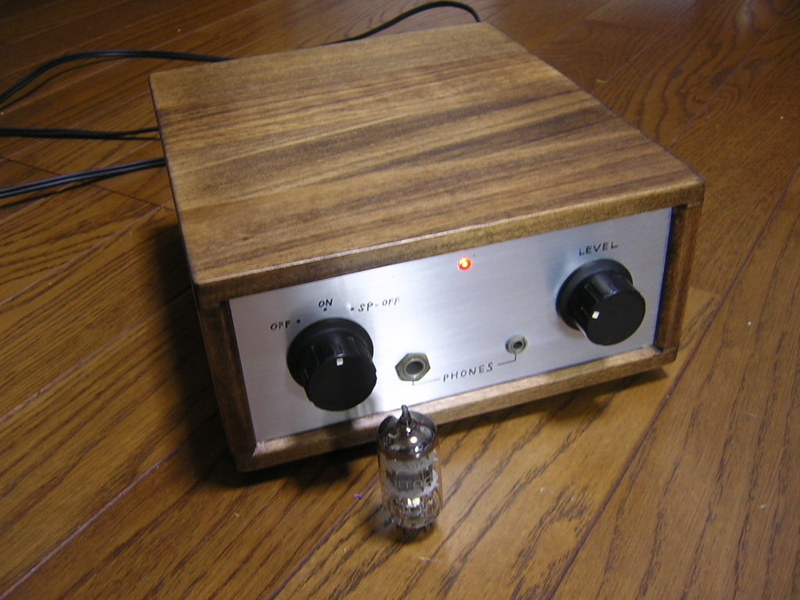

このアンプも製作後５～６年経つもので１年ほど前まで息子がiPod用に使っておりました。回路は特別めずらしくないオペアンプ＋ダイアモンド回路で簡単なわりには良い音とされるアンプです。オペアンプは古いＣＡＮタイプのＬＦ３５６でＴＲは適当なコンプリペアです。（型番は忘れました？）電源は±８ＶでレギュレーターＩＣとダーリントンＴＲで±電源としています。最大出力は８００ｍＷ（８Ω）位出るようですが、Ｆ特ひずみ率等は分かりません。１０ＫＨｚの方形波テストでリンギングなどの有無を確認しただけの作りっぱなしのアンプです。ケースは手元に有った適当な板を使って製作しております。音質は特徴的なことは無く素直な音質でＢＧＭ用に聞きやすい音だと思います。

















＜以下改良の余地が有る問題点＞

電源部のレギュレーターＩＣとダーリントンＴＲが 結構熱くなる。

電源トランスはもう少し容量の有る物が理想的かな・・？

ヘッドフォン使用ではＬＦ３５６のノイズレベルが高いのか少しホワイトノイズが 気になる。
