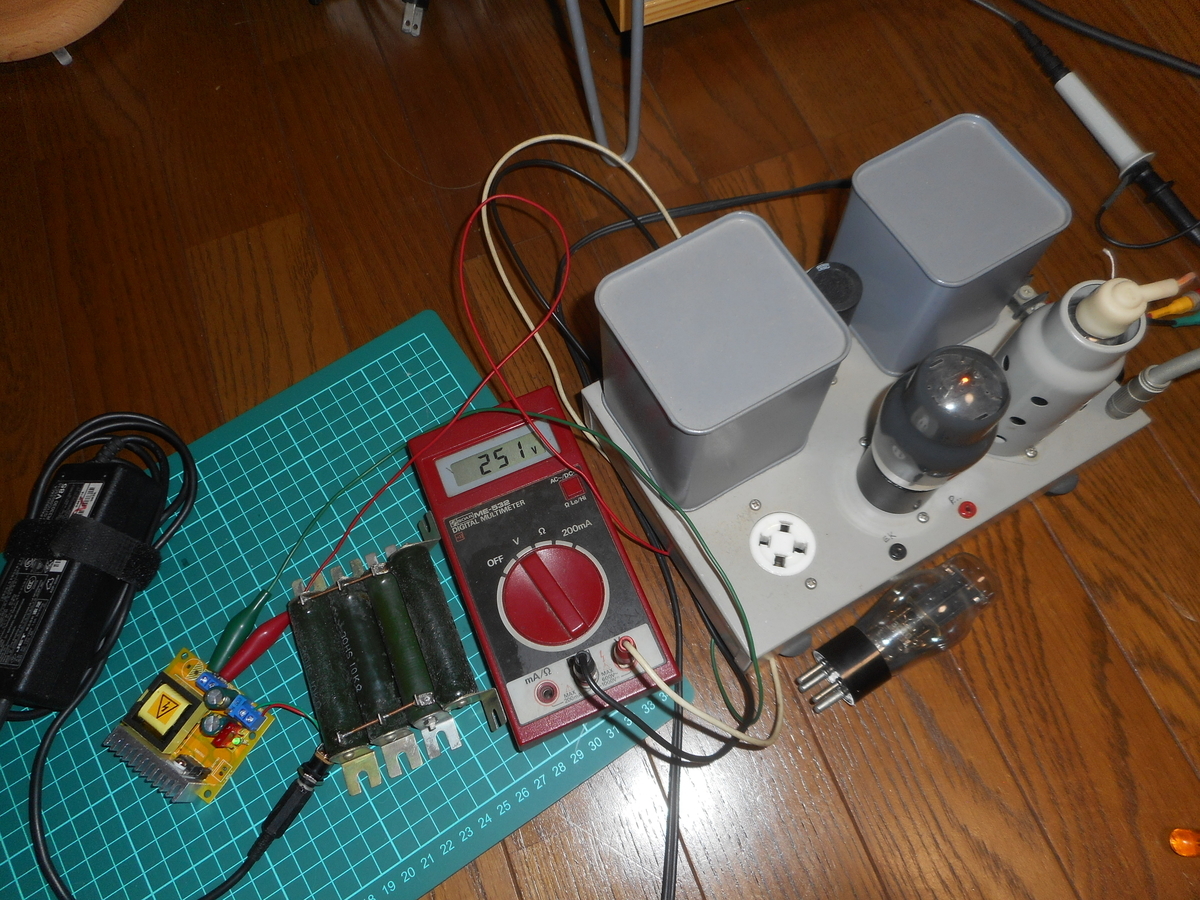

以前にアリで購入の中華高電圧ブースト型DC-DCコンバーターを実際の球アンプで実働実験をした。
コンバーターへの入力はDC15ＶのACアダプタ利用で出力電圧はDC250Vに設定。アンプはモノラルの6F6（6AD7G）シングルアンプで整流管を抜いて平滑回路に接続。全体の消費Ｂ電流は40ｍA位の軽負荷。その時の+Bリップル波形（平滑回路入口）は80㎐ほどの半端な値で約2Vp-p、SP出力の残留ノイズは約2ｍVp-pで数十kHzのほぼRF成分。
実際にソースを繋いだ試聴では別段何の問題も無く鳴ってます。ただし消費B電流が多い場合はどうだかわかりませんが、小型の球アンプなら問題無く使えそうです。😉

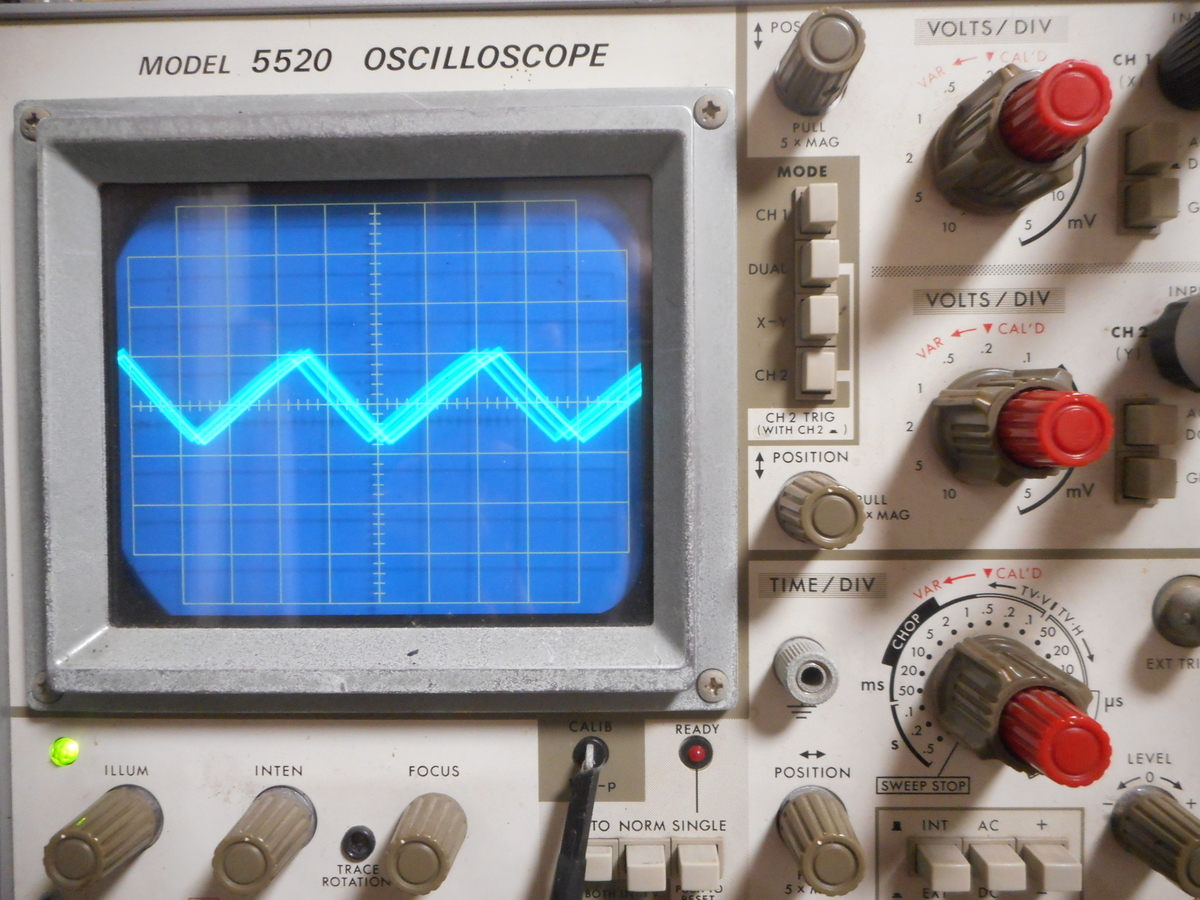

◎＋Bリップル波形 2ms/div 1V/div
◎SP出力残留ノイズ 2ms/div 5mV/div
