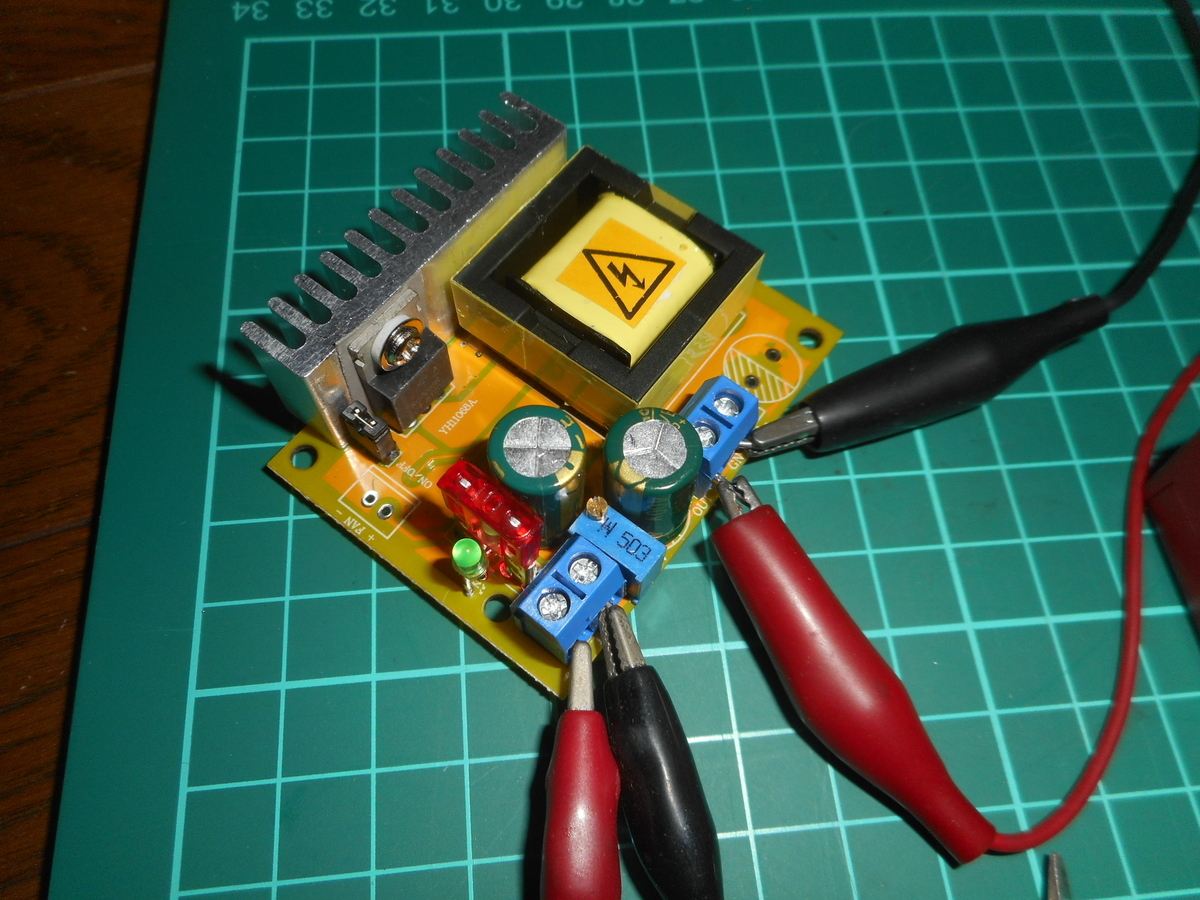

アリで購入の中華高電圧ブースト型DC-DCコンバーターを簡単にテストをしてみた。
入力電圧8～32Vにて出力電圧45～390Vの仕様で、テストでは入力電圧12V→出力電圧250Ｖで100ｍＡ程の負荷を掛け10分間経過にて様子を見たが、電圧も安定しており放熱器の発熱もほんのり暖かくなる程度。所詮、高周波ノイズの問題と入出力アイソレーションは無しだが、僅か数百円の価格でチョットした真空管アンプB電源には充分使えそうな感触を得た。
※ 以下はアリでの説明文
＊＊＊
モジュール名: 高電圧ブーストモジュール
モジュールのプロパティ: 分離されていないステップアップモジュール
入力電圧: 8-32v入力。デフォルトは10-32v入力です。
入力電流: 5a (最大)
静止電流: 15ma (12V-L 50V、出力電圧、電流が大きくなるほど静かになりすぎます)
出力電圧: + 45-390v連続調整可能 (デフォルト出力 + 50v)
出力電流: 最大0.2a (入力、出力圧力に関連する場合、出力電圧が高いほど、出力電流は小さくなります)
出力電力: 40w (ピーク70w)
動作温度: -40 ~ + 85度 (周囲温度が高すぎます。熱放散を強化してください)
動作周波数: 75KHz
変換効率: 最大88% (効率と入出力電圧、電流、圧力関連)
短絡保護: はい。
過電流保護: はい。 (入力電流が4.5aを超え、出力電圧を下げます)
過電圧保護: あります。 (出力電圧が410vを超えると、出力電圧が低下します)
入力逆極性保護: はい (自己修復ではない、逆燃焼ヒューズ。反転しないようにしてください。)
をインストール: 4 3ミリメートルネジ
配線: 自由溶接出力端子
アプリケーション:
1.コンデンサ充電、電磁銃電源。
2.電子機器の電源は、システムに応じて出力電圧値を設定できます。
3.圧力テストパワー。
4.狩猟、ネズミの駆除。
モジュールのプロパティ: 分離されていないステップアップモジュール
入力電圧: 8-32v入力。デフォルトは10-32v入力です。
入力電流: 5a (最大)
静止電流: 15ma (12V-L 50V、出力電圧、電流が大きくなるほど静かになりすぎます)
出力電圧: + 45-390v連続調整可能 (デフォルト出力 + 50v)
出力電流: 最大0.2a (入力、出力圧力に関連する場合、出力電圧が高いほど、出力電流は小さくなります)
出力電力: 40w (ピーク70w)
動作温度: -40 ~ + 85度 (周囲温度が高すぎます。熱放散を強化してください)
動作周波数: 75KHz
変換効率: 最大88% (効率と入出力電圧、電流、圧力関連)
短絡保護: はい。
過電流保護: はい。 (入力電流が4.5aを超え、出力電圧を下げます)
過電圧保護: あります。 (出力電圧が410vを超えると、出力電圧が低下します)
入力逆極性保護: はい (自己修復ではない、逆燃焼ヒューズ。反転しないようにしてください。)
をインストール: 4 3ミリメートルネジ
配線: 自由溶接出力端子
アプリケーション:
1.コンデンサ充電、電磁銃電源。
2.電子機器の電源は、システムに応じて出力電圧値を設定できます。
3.圧力テストパワー。
4.狩猟、ネズミの駆除。
＊＊＊
