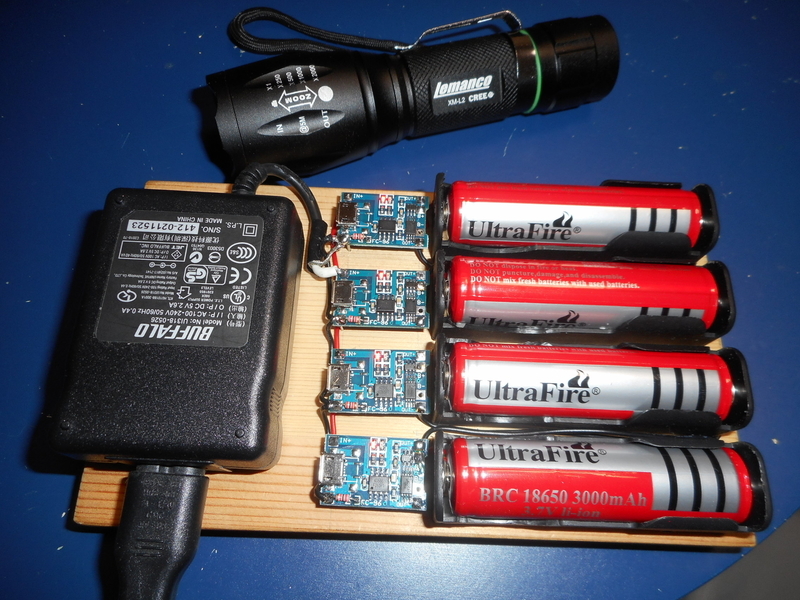

2016-09-03 18650 リチウム電池用充電器の製作 電子工作 こんなん作りましたので久しぶりの投稿です~。 先日、Amazonで超お安いLEDライトを買ったので、使用リチウム電池(18650)の充電器を作りました。充電制御基板もお安いAmazonの中華基板です。所定の充電電流1AではICの発熱が半端じゃないので制御抵抗を変えて充電電流を約半分の580mAとしました。基板は良く出来ていて充電終止電圧4.2Vになると充電を終了しLED表示が赤から緑に変わります。 ◎ACアダプター以外Amazon購入で部品は全て中華もん!
